1、 經濟性 復雜昂貴的傳統夾具已成為歷史。使用三維柔性鑄鐵焊接工裝平臺夾具可以免去高成本的大量專用工裝夾具的儲備，因為3D系統不需要變更而適合各種工作場合。使用三維柔性焊接平臺操作簡便、使用安全。

2、柔性化 3D多孔焊接工作臺非常堅固，可承受非常高的載重量。它的五個面均加工有規則的孔，并刻有網線。（孔沒有斜度和T型槽）。在三維柔性鑄鐵焊接工裝平板上，任何工件都可以用定位夾緊銷（PC銷/鎖緊銷）進行各種各樣的定位和夾緊。三維柔性焊接平板可以在任何五個面上直接連接在一起。這個模塊化系統在安裝、調整和夾緊工件中完美的體現了它通用的功能。它的優點尤其在于實現了大型工件的應用上。

3、精確性三維柔性鑄鐵焊接工裝平臺在裝配或焊接過程中，使用定位塊、連接塊、夾緊器、支撐塊，能夠?qū)ぜ_定位，工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是非常小的。如果工件本身幾何尺寸不準確，可以很快被檢測出來，在初加工工序中便得到消除。

4、堅固耐用 在焊接過程中，僅需要低廉的防飛濺液即可免除焊接工作臺表面的焊接飛濺。三維柔性鑄鐵焊接工裝平臺均經過時效處理和特殊加工。通過模塊設計具有互換性，能在短時間內完成復雜和精確的工裝組合。不論是制作單一零件或者是裝配組件，這種方式都是非常經濟的。鑄鐵焊接平板工作面以及各模塊上的網格化的高精度孔，使裝夾達到高精確性和高重復性。

三維柔性鑄鐵焊接工裝平臺的選用需根據產品的大小,形狀而定,鈑金類及小型鋼結構件多采用D16系列的鑄鐵平臺；大型鋼結構及重型機械行業多采用D28系列鑄鐵平板平臺,工件大小變化較大的情況建議采用D22系列；配件的選用需依照工件形狀大小、復雜程度而定；當三維柔性鑄鐵焊接工裝平臺夾具不能滿足工件大小時，可采用U型方箱、L型方箱、支撐角鐵等支撐件進行擴展延伸。 三維柔性鑄鐵焊接工裝平臺共有五個工作面,側面用于擴展或輔助定位； 按系列分為D16/D22/D28三個系列； D16系列的孔為Φ16,孔間距為50mm±0.05陣列組成，表面分布著50x50mm的網格線； D22系列的孔為Φ22,孔間距為75mm±0.05陣列組成，表面分布著75x75mm的網格線； D28系列的孔為Φ28,孔間距為100mm±0.05陣列組成，表面分布著100x100mm的網格線。

 泊頭市北重機械其它產品有鑄鐵平臺，落地鏜床工作臺、鏜銑床工作臺，鑄鐵平板，裝配平臺，電機試驗平臺，劃線平臺，鉚焊平臺，焊接平臺，刮研平臺，T型槽平臺，T型槽裝配平臺，鑄鐵工作臺，大理石平臺，機床鑄件，地軌，鑄鐵彎板，配重鐵，鑄鐵方箱，三維柔性焊接平臺，鑄鐵地軌，鐵地板鑄鋼平臺，油槽平臺，等其它量具產品。

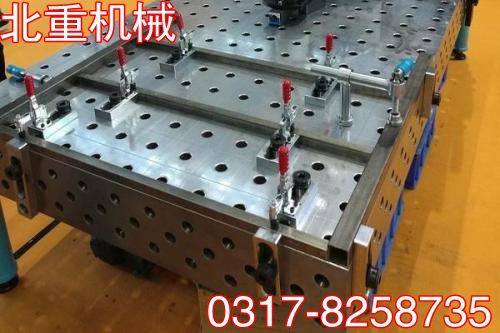

鑄鐵三維焊接平臺
